工業腳輪怎么畫?
發布日期:2024-04-03 16:03 來源:http://www.mypingbo.com 點擊:
繪制工業腳輪的過程可以通過多種方式進行,這里提供一種基于CAD軟件(如AutoCAD、SolidWorks、Unigraphics NX、CATIA等)的三維建模步驟概要,以SolidWorks為例:
啟動項目:
打開SolidWorks軟件并新建一個零件文件。
輪子部分:
圓形特征:首先創建輪子主體,繪制一個精確直徑的圓形草圖,然后進行旋轉特征操作形成輪體。
材料選擇:指定材質為橡膠或其他適合工業腳輪的材料。
輪胎紋路:如果需要表現輪胎紋理,可在輪體表面上添加相應的幾何特征,如通過陣列功能復制線條或圖案。
軸孔設計:
軸孔草圖:在輪子中心或者指定位置繪制與軸承配合的軸孔形狀草圖,比如圓形或矩形。
切除特征:使用拉伸切除或旋轉切除等特征來實現軸孔的制作。
軸承支架設計:
底座草圖:繪制底座的平面輪廓草圖,包括用于固定腳輪的安裝孔位置。
拉伸或旋轉特征:依據草圖創建底座實體。
軸承座結構:在合適位置設計軸承座的內腔,這可能涉及到多個草圖及切除、拉伸或組合特征。
軸承安裝:
軸承模型:若有必要,可導入預設的軸承模型,或簡單模擬軸承安裝空間。
裝配約束:在裝配環境下,將軸承與軸承座進行配合,確保轉動自由且無間隙。
連接件設計:
設計螺紋孔或者其他連接方式,以便于腳輪與承載設備相連。
細節處理:
添加必要的裝飾線、標注尺寸、公差和技術要求等。
檢查與優化:
進行干涉檢查,確保所有部件能夠正確組裝且滿足設計要求。
通過靜態分析或運動仿真驗證腳輪的力學性能和使用壽命。
以上步驟是一種簡化的示意流程,具體實施時,還需要根據實際工業腳輪的設計標準和應用需求來細化每個步驟。同時,如果是手工繪制,則需利用繪圖工具,按照類似的邏輯逐步構建各個組件的二維圖紙,確保比例準確、細節清晰。

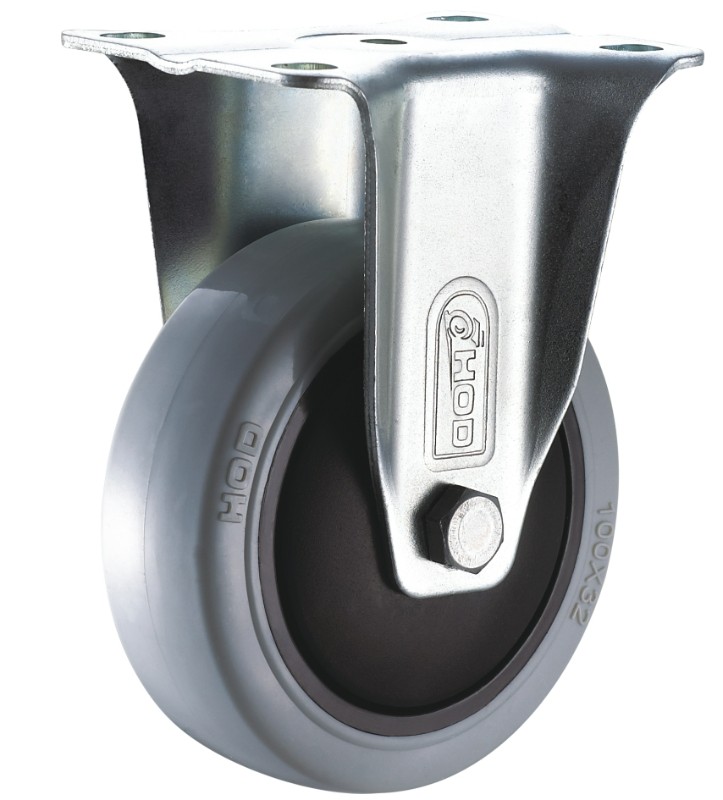

當然,如果你只是想知道具體的腳輪長什么樣,或許你需要的是腳輪樣本,里面包括了腳輪圖片,尺寸參數等較多細節,可供用于對腳輪生產廠家的產品進行選型。
